緊密耦合的精密源和測量
2401

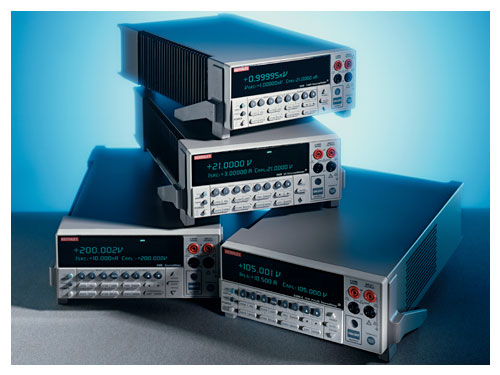

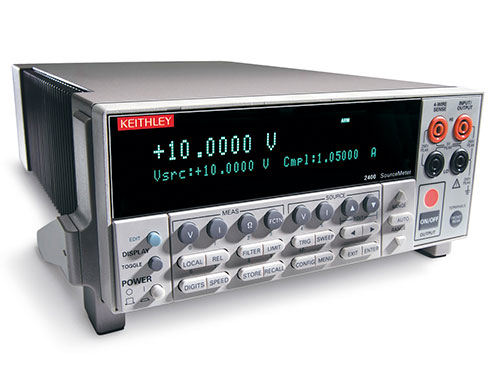

2400 系列 SourceMeter 源測量單元 (SMU) 儀器是業內初期的單通道電壓/電流源和測量儀器。每臺 2400 系列 SMU 儀器均與高度穩定的直流電源以及真正的儀器級 6½ 數字萬用表（測量范圍為 1100V 至 100nV 以及 10.5A 脈沖至 1pA）緊密連接在一起。2400 系列的替代選擇包括用觸摸屏操作的 2400 圖形系列 SourceMeter SMU 儀器以及 2600B 系列單通道和雙通道 SMU 儀器。
特點 |
優勢 |
| 單通道 SMU，具有從 1100V 至 100nV 和 10.5A 脈沖至 1pA 的 I-V 能力 () | 涵蓋范圍涉及通信、半導體、計算機、汽車、醫療行業的元器件和模塊檢定及生產測試。 |
| 集成電源和數字萬用表 (DMM) 的智能替代產品 | 通過減少 GPIB 流量提供更快的測試時間；防止 DUT 因意外過載、熱逸潰等受到損壞 |
| 方便的用戶界面，與數字萬用表類似 | 即使新手用戶也能快速開始測試。 |
| 0.012％ 基本測量精度，具有 6½ 位分辨率 | 確保高測量完整性。 |
| 通過 GPIB 在 4½ 位下為 1700 個讀數/秒 | 支持高吞吐量自動化測試。 |
| 通過/失敗狀態比較器 | 支持快速分類/分揀，大限度地提高生產測試的吞吐量。 |
| 可編程 DIO 端口（2401 型號除外） | 簡化集成外部硬件以進行自動化/處理程序/探頭控制的過程 |
| 內置測試序列（源內存列表） | 可以設置和執行多達 100 個不同的測試，其運行時無需控制器干預。 |
| 通道 | 大電流源/量程 | 大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 1A | 20V | 1pA / 100nV | 20 W |
2400
| 通道 | 大電流源/量程 | 大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 1A | 200V | 1pA / 100nV | 20 W |
2410
| 通道 | 大電流源/量程 | 大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 1A | 1,100V | 1pA / 100nV | 20 W |
2420
| 通道 | 大電流源/量程 | 大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 3A | 60V | 10pA / 100nV | 60 W |
2440
| 通道 | 大電流源/量程 | 大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 5A | 40V | 10pA / 100nV | 50 W |
2440-C
| 通道 | 大電流源/量程 | 大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 5A | 40V | 10pA / 100nV | 50 W |
| 附件 | 說明 |
|---|---|
| 1751. | 安全測試導線 |
| 1754 | 安全通用測試導線套件 |
| 2000 工作臺套件 | 多型號工作臺轉換包 |
| 4288-1 | 單臺固定機架安裝套件 |
| 4288-5 | 機架套件 |
| 5804 | 4 端子測試導線組 |
| 5806 | KELVIN 夾式導線 |
| 7007-3 | 屏蔽式 GPIB 電纜，3 米（10 英尺） |
| 7009-5 | 5 英尺屏蔽式 RS-232 電纜 |
| 8608 | 高性能夾式導線組 |
