| 功能 | 優勢 |
|---|---|
電模塊信號測量準確度：
|
<100 fs 本底抖動允許對高位速率（40 和 100 (4´25) Gb/s）設備進行檢定，典型 <5% 的信號單位間隔由測試儀器所使用。70 GHz 帶寬允許對高位速率信號進行完整檢定（數據速率 28 Gb/秒的 5 階諧波和數據速率 >45 Gb/秒的 3 階諧波）。 |
|
大程度降低儀器在采集高位速率、低幅度信號時的噪聲量，避免可能帶來附加抖動和眼圖閉合的其他噪聲。 |
| 單臺主機內多達 6 個通道同時采集 <100 fs 抖動。 | 多個差分通道的高保真采集可進行通道間損傷測試，提高多個高速串行通道系統的測試吞吐量。 |
| 光模塊支持從 155 Mb/s 到 100 Gb/s (4x25) 以太網標準速率的光一致性測試。 | 為單模和多模光標準提供經濟實惠、功能多樣的光測試系統，從 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太網）和 100 Gb/s 以太網（100GBase-SR4、-LR4 和 ER4），波長 850、1310 和 1550nm。 |
| 優異的采集吞吐量，采樣率 300 kS/s。 | 通過優異的系統吞吐量，可將制造或設備檢定測試時間縮短 4 倍。 |
| 能夠?qū)⒉蓸悠鞣诺奖粶y(cè)設備 (DUT) 的附近。 | 遠程采樣頭大程度降低因 DUT 至儀器之間的電纜和夾具造成的信號劣化，簡化測試系統的反嵌。 |
| 獨立的已校準通道相差校正。 | 雙通道模塊中具有集成的已校準通道相差校正，消除時滯，增強多通道測量的信號保真度。 |
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | |
|---|---|---|---|---|---|

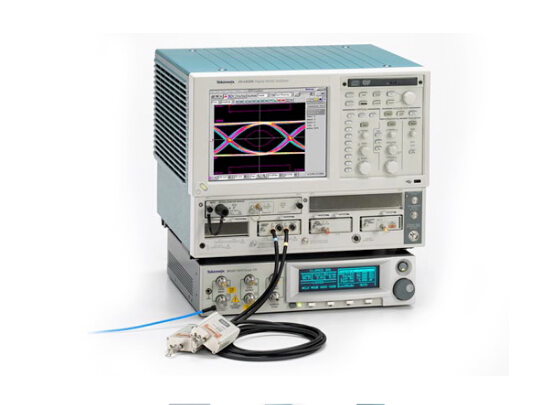

| DSA8300 | 70 GHz 電接口，80 GHz 光接口 | 300 kS/s | 50 點 - 16,000 點（IConnect® 為 1M 點，80SJNB 為 10M 點） | 取決于使用的采樣模塊，多達 8 個通道 |
| 模塊 | 說明 |
|---|---|
| 80A02 | EOS/ESD 保護模塊，用于泰克電采樣模塊的靜電隔離；本產品包含一致性聲明 |
| 80A03 | TEKCONNECT 探頭接口模塊 |
| 80B28G |
8000 系列 - 電采樣示波器套裝，支持 25/28 Gb/s 標準（包括 80E09B、82A04B、CR286A 和附件） |
| 80C07B | 光采樣模塊；2.488 GB/S OC48/STM16，2.500 GB/S 2GBE，2.500 GB/S 無限帶寬；2.5 GHZ 光帶寬 |
| 80C08D |
單通道光采樣模塊；10G 光參考接收機濾波器；12 GHz 光寬帶；單模/多模 |
| 80C10C | 單通道，65/80 GHz 光采樣模塊（必須指定 F1、F2 或 F3 中的一個選件） |
| 80C11B |
單通道光采樣模塊；10G 光參考接收機濾波器；28 GHz 光寬帶；單模 |
| 80C12B |
12 GHz，寬波長，放大光采樣模塊 |
| 80C14 |
14+ GHz，寬波長，放大光采樣模塊 |
| 80C15 | 8000 系列光模塊，32GHz，單模/多模，寬波長 |
| 80C17 | 8000 Series Optical Module: Single channel, 30GHz: single/multi-mode: broad wavelength |
| 80C18 | 雙重或 2 通道光模塊，支持單/多模，以及多速率數據通信和電信 25 Gb/s、100 Gb/s 和 PAM4（適用于 50G/100G/200G/400G） |
| 80E03 |
采樣模塊；雙，20GHZ 電采樣模塊 - 可追溯校準標準證明 |
| 80E04 | 采樣模塊；雙，20GHZ 帶 TDR 電采樣模塊 - 可追溯校準標準證明 |
| 80E07B | 8000 系列，雙通道，30 GHz，遠程電采樣模塊（包含 D1） |
| 80E08B | 8000 系列，雙通道，30 GHz，遠程電采樣模塊，帶 TDR（包含 D1） |
| 80E09B | 8000 系列，雙通道，60 GHz，遠程電采樣模塊（包含 D1） |
| 80E10B | 8000 系列，雙通道，50 GHz，遠程電采樣模塊，帶 TDR（包含 D1） |
| 80E11 | 8000 系列，雙通道，70 GHz，超低抖動，電采樣模塊（包含 D1） |
| 80E11X1 | 8000 系列，單通道，70 GHz，超低抖動，電采樣模塊（包含 D1） |
| 82A04B | 8000 系列，相位參考模塊（包括 D1） |
| 探頭 | 說明 |
|---|---|
| DVT30-1MM GigaProbe |
30 GHz TDR 探頭由 GigaProbes 提供。 |
| P8018 | 手持式 TDR 探頭，無源；20 GHZ，單端，50 歐姆，SMA 連接器帶 20 GHZ SMA 電纜；設計為配合使用 80A02 EOS/ESD 保護模塊；本產品包含一致性聲明 |
| P80318 | 探頭包，18GHz 100 歐姆差分手持探頭 |
Low Voltage Differential Probes
| 探頭 | 說明 |
|---|---|
| P7330 |
探頭；差分；3.5 GHZ 帶寬，+/-1.75 V 差分，大動態范圍，+5V -4V 共模范圍，輸入處 2.3 MV RMS 噪聲，5X 衰減 - 可追溯校準標準證明 |
| P7350 |
差分探頭，5 GHZ |
