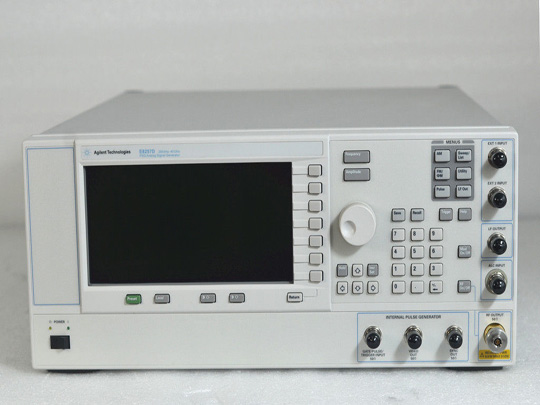

E8257D PSG 模擬信號發生器，100 kHz 至高達 67 GHz

主要特性和功能

計量級頻率和電平精度以及出眾的失真和雜散特性，滿足您嚴格的要求
1 W 輸出功率，支持大功率器件測試，并且能夠克服測試系統損耗
PSG 超低的相位噪聲能夠滿足多普勒雷達、ADC 和接收機阻塞測試的嚴格要求
可以為信號添加 AM、FM、PM 和脈沖調制，以支持器件和電路表征
借助頻率擴展模塊可以滿足高達 1.1 THz 的測試系統頻率需求

Frequency range
E8257D-513	Frequency Range, 250 kHz to 13 GHz 250 kHz to 13.0 GHz Available at time of purchase only
E8257D-520	250 kHz 至 20 GHz 頻率范圍 250 kHz 至 20 GHz ??只在購買時提供
E8257D-521	10 MHz 至 20 GHz 頻率范圍，超高輸出功率輸出功率：> +30 dBm，+24 至 +28 dBm，250 MHz 至 20 GHz；+18 dBm，10 至 250 MHz；功率鉗位設置在 +15 至 +33 dBm 電平精度：500 MHz 至 20 GHz：< ±1.0 dB，-10 至 > 20 dBm；10 至 500 MHz：< ±1.2 dB，-10 至 > 20 dBm，使用 5 dB 步進衰減器或諧波濾波器只在購買時提供
E8257D-532	250 kHz 至 31.8 GHz 頻率范圍 250 kHz 至 31.8 GHz ??只在購買時提供
E8257D-540	250 kHz 至 40 GHz 頻率范圍 250 kHz 至 40 GHz 只在購買時提供
E8257D-550	250 kHz 至 50 GHz 頻率范圍 250 kHz 至 50 GHz ??只在購買時提供
E8257D-567	250 kHz 至 67 GHz 頻率范圍 250 kHz 至 67 GHz ??只在購買時提供

Output power
E8257D-1EU	大輸出功率輸出功率達 +26 dBm ??電平精度：0 至 +10 dBm（3.2 至 20 GHz）：±0.8 dB；0 至 +10 dBm（20 至 50 GHz）：±0.9 dB；0 至 +10 dBm（50 至 67 GHz）：±1.0 dB ??可作為售后升級選件

Attenuator
E8257D-1E1	步進衰減器經校準的功率電平：-135 dBm（高達 40 GHz）和 -110 dBm（高達 70 GHz） ??電平精度：2 至 67 GHz ??可作為售后升級選件

Spectral purity
E8257D-UNX	超低相位噪聲性能與標準相位噪聲性能相比改善高達 10 dB ??低近載波相位噪聲 ??可開關切換的集成分路器將 250 MHz 以下載波頻率的相位噪聲性能改善了 15 dB ??可作為售后升級選件
E8257D-UNY	增強的超低相位噪聲性能相位噪聲性能改善高達 12 dB 低近載波相位噪聲和基準相位噪聲可互換的集成分路器只在購買時提供
E8257D-HY2	Enhanced Ultra Low Phase Noise Level 2 Up to 8 dB improvement in phase noise performance at offsets > 1 MHz from carrier compared to option UNY Lowest phase noise performance with Option HY2 in the 250 MHz to 3.2 GHz frequency range Available at time of purchase only

Analog modulation
E8257D-UNT	AM、FM、相位調制和低頻輸出調幅特性：對數模式 > 40 dB；線性模式 > 95 % 大深度 ??調頻特性：128 MHz 大偏差 ??同時支持 AM、FM、ΦM 和脈沖調制 ??兩個內置調制源 ??可作為售后升級選件
E8257D-1SM	E8257D-1SM 掃描調制 > 60 dB 的AM 調制深度 ??+/- 2% 的調制深度精度 ??需要選件 520 和 UNT ??只在購買時提供

Pulse modulation
E8257D-UNU	脈沖調制可變的脈沖寬度（150 ns 小值） ??可變的重復頻率（高達 3 MHz） ??80 dB 通/斷比 ??可作為售后升級選件
E8257D-UNW	窄脈沖調制可變的脈沖寬度（20 ns 小值） ??可變的重復頻率（高達 10 MHz） ??10 ns 上升和下降時間 ??可作為售后升級選件
E8257D-HNS	Narrow pulse modulation to 31.8 GHz

Hardware options
E8257D-007	全合成化模擬頻率和功率斜波掃描全合成化連續模擬頻率和功率掃描 ??與 Keysight 8757D 標量網絡分析儀結合使用，實現全自動測量 ??掃描雙音頻測試和交替掃描 ??可作為售后升級選件
E8257D-1EH	改善的 2 GHz 以下諧波性能諧波失真改善 25 dB ??fc = 10 MHz 至 2 GHz 時諧波為 -55 dBc ??可以禁用諧波濾波器，以提高輸出功率 ??可作為售后升級選件
E8257D-008	可拆卸閃存，8 GB 8 GB 可拆卸閃存 ??可作為售后升級選件

Connector type
E8257D-1ED	N 型（陰頭）射頻輸出連接器使用 N 型（陰頭）射頻輸出連接器代替標配的 APC 3.5 mm（陽頭）射頻輸出連接器 ??兼容 PSG，大載波頻率 20 GHz ??可作為售后升級選件

Connector configuration
E8257D-1EM	將所有連接器移至后面板后面板上的所有連接器 ??方便用于機架安裝環境 ??只在購買時提供

Custom solutions
E8257D-HCC	Provides 250MHz - 10GHz In and Out on the rear panel
E8257D-H1S	Provides 1 GHz in and out on rear panel to improve Phase Noise performance
E8257D-C09	Moves all connectors to rear panel except for RF output
E8257D-H5K	Provides inverted EXT1 input with 5000-ohm input impedance instead of 600 ohms
E8257D-H1K	Frequency extension 100 kHz (Requires Frequency Range Option)

Calibration documentation
E8257D-UK6	包含測試數據的商業校準證書由是德科技工廠實施的商業校準 ??校準證書印刷版 ??關于從 Infoline 下載選件 UK6 的測試數據報告的指導 ??可作為售后升級選件
E8257D-A6J	ANSI Z540-1-1994 校準設備直接從工廠裝運并經過 ANSI Z540 校準 ??提供測量結果、不確定度數據和技術指標 ??確定合格/不合格狀態時不包含不確定度數據 ??只在購買時提供
E8257D-1A7	校準 + 不確定度 + 保護頻段 ISO 17025 認證的工廠校準 ??提供測量結果、不確定度、技術指標和保護頻段數據 ??確定合格/不合格狀態時包含不確定度數據 ??只在購買時提供
E8257D-AMG	校準 + 不確定度 + 保護頻段（認證） ISO 17025 認證的工廠校準 ??提供測量結果、不確定度、技術指標和保護頻段數據 ??確定合格/不合格狀態時包含不確定度數據 ??只在購買時提供

Documentation
E8257D-ABA	《英文文檔集》實體版 ??用戶指南電子版 ??重要參考、SCPI 命令參考和編程指南 ??技術資料 ??可作為售后升級選件
E8257D-AB2	Chinese E8257D PSG signal generators user's guide
E8257D-ABD	German E8257D PSG Signal Generators User's Guide Option
E8257D-ABJ	Japan E8257D PSG Signal Generators User's Guide Option

Accessories
E8257D-1CP	上架鑲條和前把手套件為儀器添加上架鑲條和前把手 ??EIA 標準 19 英寸（482.6 mm）機架或機柜 ??機柜中包括 4 個 EIA 機架單元（177 mm） ??可作為售后升級選件
E8257D-1CN	前把手套件為儀器添加前把手 ??包括必要的硬件 ??不適用于機架安裝環境 ??可作為售后升級選件
E8257D-1CM	上架鑲條套件為信號發生器添加上架鑲條 ??EIA 標準 19 英寸（482.6 mm）機架或機柜 ??機柜中包括 4 個 EIA 機架單元（177 mm） ??可作為售后升級選件
E8257D-1CR	Rack slide kit
1CN103A	Handle kit 177.0mm H (4U) - two front handles, 2015 color

頻率	67 GHz, Exernal source modules to 1.1 THz
性能水平	◆◆◆◆◆◇
1 GHz 時的輸出功率	-135 dBm 至 +21 dBm
1 GHz 時，20 kHz 頻偏處的相位噪聲	-143 dBc/Hz
頻率轉換	< 7 ms
1 GHz 時的諧波	≤ -55 dBc
IQ 內部/外部調制帶寬	無
1 GHz 時的非諧波	≤ -80 dBc
掃描模式	列表步進斜波
基帶發生器模式	無
軟件——通用	脈沖 AM, FM, PM
軟件——蜂窩/無線連通性	無
軟件——音頻/視頻廣播	無
軟件——檢測/定位/跟蹤/導航	無
波形回放存儲器	無
1 GHz 時的頻率調制偏移	2 MHz
100 kHz 頻偏時的頻率調制率	DC to 10 MHz
普通模式下的相位調制偏移	10 rad 至 1280 rad
高帶寬模式下的相位調制偏移	1 rad 至 128 rad
幅度調制深度	90%
幅度調制率	0 to 100 kHz
可用應用	是
模擬	是
